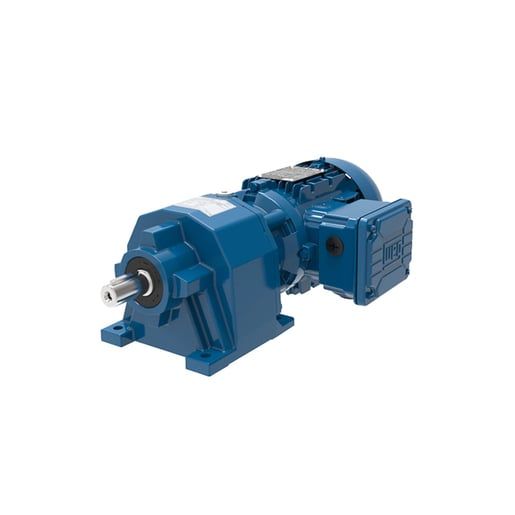

ĐỘNG CƠ GIẢM TỐC XOẮN - WG20 - WEG
Các đơn vị bánh răng xoắn có mười hai kích thước vỏ cho mô-men xoắn danh nghĩa từ 50 đến 18000 Nm và có sẵn trong cả thiết kế chân và mặt bích. Trong khi hai đơn vị bánh răng nhỏ hơn (C00 và C01) có thể hoạt động hết khả năng của chúng chỉ với hai giai đoạn, C03 đến C16 lớn hơn có sẵn trong cả hai phiên bản hai và ba giai đoạn, cho những ứng dụng ở dải mô-men xoắn cao hơn.
- Mô-men xoắn danh định: 50 - 18000 Nm
- Công suất định mức: 0,12 - 75 kW
- Tỷ lệ: 2,44 - 375,71
Thông số kỹ thuật
| | | C00 | C01 | C03 | C05 | C06 | C07 | C08 | C09 | C10 | C13 | C14 | C16 |
|---|
| Mô men xoắn danh định | [Nm] | 50 | 85 | 200 | 400 | 600 | 820 | 1550 | 3000 | 4500 | 8000 | 13000 | 18000 |
| Số giai đoạn | | 2 giai đoạn | 2 giai đoạn | 2/3 giai đoạn | 2/3 giai đoạn | 2/3 giai đoạn | 2/3 giai đoạn | 2/3 giai đoạn | 2/3 giai đoạn | 2/3 giai đoạn | 2/3 giai đoạn | 2/3 giai đoạn | 2/3 giai đoạn |
| Phạm vi tỷ lệ | | 2,44 - 47,44 | 3,09 - 66,5 | 3,34 - 286,32 | 3,83 - 328,43 | 3,73 - 375,71 | 5.30 - 351.33 | 5,12 - 368,94 | 4,22 - 306,73 | 4,19 - 246,43 | 4,00 - 204,88 | 5,17 - 206,88 | 5,96 - 234,67 |
Phạm vi tốc độ ở 1400 vòng / phút
50 Hz | [vòng / phút] | 29 - 573 | 21 - 453 | 4 - 419 | 4 - 365 | 3 - 375 | 4 - 264 | 4 - 274 | 5 - 332 | 6 - 334 | 7 - 375 | 7 - 290 | 6 - 252 |
| Dải công suất 50 Hz | [kW] | 0,12 - 0,75 | 0,12 - 1,5 | 0,12 - 3,0 | 0,12 - 7,5 | 0,12 - 9,2 | 0,12 - 15 | 0,18 - 22 | 0,55 - 30 | 1,10 - 30 | 4 - 55 | 4 - 55 | 11 - 75 |
| Trục đầu ra | [mm] | 20x40 | 20x40 | 25x50 |
30x60 / 35x70 | 35x70 | 40x80 | 50x100 | 60x120 | 70x140 | 90x170 | 110x210 | 120x210 |
| Mặt bích đầu ra IEC | [mm] | 120/140/160 | 120/140/160 | 120/140/160/200 | 160/200/250 | 200/250 | 250/300 | 300/350 | 350/450 | 350/450 | 450/550 | 450/550 | 550/660 |
| Vật liệu nhà ở | | Nhôm | Nhôm | Nhôm | Nhôm | Nhôm | Gang thép | Gang thép | Gang thép | Gang thép | Gang thép | Gang thép | Gang thép |
