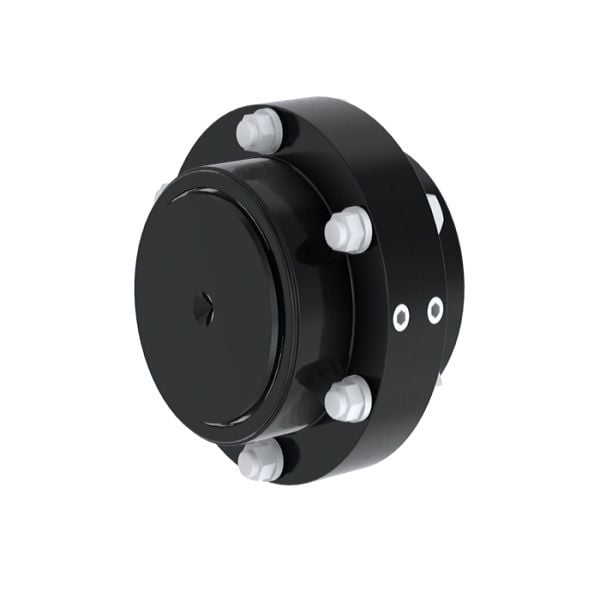

Khớp nối bánh răng - F- ESCO, GEAR COUPLINGS - F SERIES

Khớp nối bánh răng - F- ESCO, GEAR COUPLINGS - F SERIES

0₫
Thương hiệu ESCO
Mã SP

Bộ sản phẩm chuẩn

  • Thùng gồm có: Sách hướng dẫn, phụ kiện
  • Bảo hành chính hãng: Cam kết 100% hàng chính hãng
  • Giao hàng: Liên hệ với nhân viên cửa hàng để được tư vấn tốt hơn
  • Đổi sản phẩm lỗi miễn phí trong 3 ngày.

THÔNG SỐ KỸ THUẬT

Khớp nối bánh răng - F- ESCO, GEAR COUPLINGS - F SERIES

Khớp nối bánh răng - F- ESCO, GEAR COUPLINGS - F SERIES

Khớp nối bánh răng ESCO là một khớp nối xoắn được đổ đầy mỡ cứng bao gồm hai trục có nhiều rãnh bên ngoài - và hai ống bọc bích có răng thẳng bên trong. Các ống bọc có mặt bích được bắt vít với nhau bằng bu lông và đai ốc được bảo vệ chống ăn mòn có độ bền cao. Ống bọc ở phía đối diện của mặt bích được thực hiện với một endcap (bên trong cho các khớp nối kích thước nhỏ và được vặn cho các khớp nối kích thước lớn) trong đó vòng chữ o được đặt cho mục đích niêm phong. Khớp nối bánh răng ESCO được thiết kế để truyền mô-men xoắn giữa hai mặt bích này thông qua ma sát tránh ăn mòn giữa các mặt này.

Các răng của trục và ống bọc liên tục tiếp xúc với nhau và đã được thiết kế với phản ứng dữ dội cần thiết để điều chỉnh độ lệch góc, song song và trục trong khả năng lệch trục của chúng. Khả năng lệch góc và lệch song song được xác định bởi thiết kế răng bánh răng và dành cho bánh răng ESCO tối đa tiêu chuẩn. Tổng cộng 1,5 ° độ (2 x 0,75 °). Khả năng lệch trục được giới hạn bởi chiều dài răng bánh răng trong ống bọc và có thể thay đổi (tùy chọn).

Các khớp nối bánh răng thường được làm từ thép cacbon Ck45 (AISI 1040). Để có công suất mô-men xoắn cao hơn, trong cùng kích thước khớp nối, có thể sử dụng thép hợp kim cao hơn như 42CrMo4QT (tùy chọn).
Chỉ có thể điều chỉnh khớp lệch song song bằng các khớp nối kiểu khớp đôi.

Dòng ESCOGEAR F mạnh mẽ và đáng tin cậy. Nó lý tưởng để đáp ứng các yêu cầu cụ thể của các máy thiết bị quay khác nhau trong tất cả các loại ngành công nghiệp, với mô-men xoắn lên đến 5.040.000 Nm.


Ưu điểm

  • Công suất mô-men xoắn cao & độ lệch góc quan trọng cho phép khớp nối hoạt động dưới các điều kiện tải trọng, tốc độ và độ lệch góc kết hợp
  • Lựa chọn khớp nối dễ dàng hơn
  • Công suất khoan cao
  • Trọng lượng nhẹ
  • Chất lượng sản xuất cao nhất và tuổi thọ khớp nối dài được đảm bảo
  • Hình dạng bánh răng nhiều cánh
  • Truyền mômen động học hoàn hảo
  • Giảm phản ứng dữ dội
  • Căn giữa đỉnh bánh răng hoàn hảo
  • Thân tráng kẽm được trang bị bu lông kết nối mặt bích tránh gây ăn mòn ở các lỗ khoan mặt bích
  • Một sự bảo vệ tuyệt vời của thành phần
