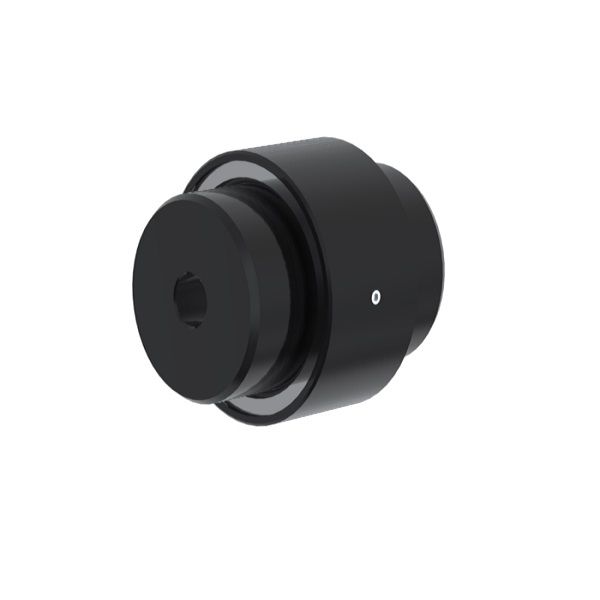

Khớp nối bánh răng - C & C-M - ESCO, GEAR COUPLINGS - C & C-M - SERIES
Khớp nối dòng Escogear C & C ... M là khớp nối xoắn được bơm đầy dầu mỡ cứng bao gồm hai trục có núm vặn bên ngoài - và một ống bọc duy nhất có hai cặp răng bên trong thẳng trên mỗi đầu ống, được gọi là ống bọc liên tục. Cả hai đầu ống tay áo đều được bịt kín. Đây là những thiết kế khớp nối bánh răng nhỏ gọn nhất. Các răng của trục và ống bọc liên tục tiếp xúc với nhau và đã được thiết kế với phản ứng dữ dội cần thiết để điều chỉnh độ lệch góc, song song và trục trong khả năng lệch trục của chúng. Khả năng lệch góc và sai lệch song song được xác định bởi thiết kế răng bánh răng và dành cho Escogear max tiêu chuẩn. Tổng cộng 1,5 ° độ (2 x 0,75 °). Khả năng lệch trục được giới hạn bởi chiều dài răng bánh răng trong ống bọc và có thể thay đổi (tùy chọn - chỉ dành cho dòng C ... M). Các khớp nối bánh răng thường được làm từ thép cacbon Ck45 (AISI 1040). Đối với công suất mô-men xoắn cao hơn, trong cùng kích thước khớp nối, có thể sử dụng thép hợp kim cao hơn như 42CrMo4QT (tùy chọn). Dòng Escogear C & C ... M có trọng lượng nhẹ hơn nhiều so với dòng Escogear F. Những thiết kế nhỏ gọn này làm cho dòng Escogear C & C ... M trở nên lý tưởng để sử dụng trong các ứng dụng có không gian hạn chế và trọng lượng là quan trọng. Hai phiên bản có sẵn. CST cho lỗ khoan lên đến 110 mm và cấu hình CST ... M cho lỗ khoan lớn hơn. Những thiết kế nhỏ gọn này làm cho dòng Escogear C & C ... M trở nên lý tưởng để sử dụng trong các ứng dụng có không gian hạn chế và trọng lượng là quan trọng. Hai phiên bản có sẵn. CST cho lỗ khoan lên đến 110 mm và cấu hình CST ... M cho lỗ khoan lớn hơn. Những thiết kế nhỏ gọn này làm cho dòng Escogear C & C ... M trở nên lý tưởng để sử dụng trong các ứng dụng có không gian hạn chế và trọng lượng là quan trọng. Hai phiên bản có sẵn. CST cho lỗ khoan lên đến 110 mm và cấu hình CST ... M cho lỗ khoan lớn hơn.
Ưu Điểm
Công suất mô-men xoắn cao & độ lệch góc đáng kể cho phép khớp nối hoạt động dưới các điều kiện tải trọng, tốc độ và độ lệch kết hợp
Lựa chọn khớp nối dễ dàng
Công suất khoan cao
Trọng lượng nhẹ
Chất lượng sản xuất cao
Tuổi thọ khớp nối dài được đảm bảo
Dạng răng mọc nhiều
Truyền mômen động học hoàn hảo
Ít phản ứng dữ dội hơn so với các dạng răng tròn hoặc thông thường
Căn giữa đỉnh bánh răng hoàn hảo
Bảo vệ chống ăn mòn tuyệt vời của các thành phần
Tài liệu kỹ thuật - C
Tài liệu kỹ thuật - CM
