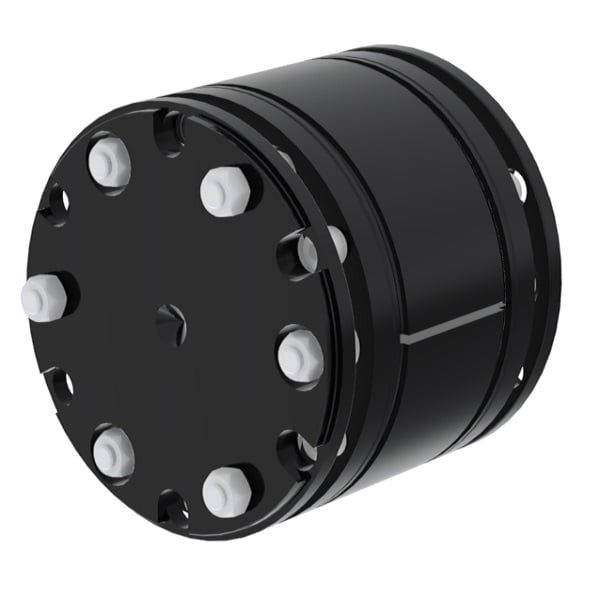

Khớp nối đĩa - DMUCC - ESCO, DISC TYPE COUPLINGS - DMUCC - SERIES
Các khớp nối đĩa có thiết kế hoàn toàn bằng kim loại, không bôi trơn và có độ cứng xoắn. Mô-men xoắn được truyền bằng các đĩa, được lắp xen kẽ (trên cùng một vòng tròn bu lông) tới ổ đĩa và mặt bích dẫn động của cụm đĩa.
Khả năng sai lệch phụ thuộc vào độ dày bao, vật liệu đĩa, số lượng bu lông truyền động và khoảng trống của vật liệu giữa các bu lông truyền động.
Tổng công suất mô-men xoắn phụ thuộc vào độ dày gói đĩa, tổng số bu lông truyền động và vòng tròn bu lông của chúng. Khớp nối đĩa trong hầu hết các trường hợp sẽ có hai yếu tố linh hoạt và một miếng đệm. Vì tất cả các bộ phận được kết nối tích cực, khớp nối đĩa này đảm bảo các đặc tính cân bằng tốt vốn có và do đó thường được sử dụng ở tốc độ động cơ mà không cần cân bằng bổ sung.
Dòng Escodisc DMUCC có thiết kế kết hợp chặt chẽ với miếng đệm phân chia. Đó là mô-men xoắn cao, lỗ khoan và khả năng điều chỉnh sai của nó làm cho nó trở thành một lựa chọn thay thế lý tưởng mà không cần bảo dưỡng cho các khớp nối loại đàn hồi và bánh răng kết hợp chặt chẽ và có thể được sửa đổi theo cách có thể thay thế bánh răng và khớp nối đàn hồi mà không cần sửa đổi cài đặt hiện có. Thiết kế bộ đệm phân chia của nó cho phép ngắt kết nối hai máy và thay thế bộ đĩa mà không có bất kỳ sự dịch chuyển trục nào của các máy được kết nối. Dòng Escodisc DMUCC là giải pháp lý tưởng cho các ứng dụng lên đến 29.600 Nm (và lớn hơn theo yêu cầu) với mức độ cân bằng tự nhiên cao lên đến cỡ 85.
Ưu điểm
Dòng Escodisc DMUCC cung cấp:
Gói đĩa Unitized có thể được thay thế tại chỗ
Đĩa có hình dạng tối ưu hóa đơn nhất dưới dạng một gói
Bộ đệm tránh tiếp xúc giữa các đĩa do đó không gây ăn mòn
Đảm bảo truyền mô-men xoắn giảm trong trường hợp hỏng bộ đĩa
Lắp ráp và tháo rời dễ dàng
Khác với các khớp nối Escodisc khác, dòng Escodisc DMUCC cũng cung cấp:
Đĩa thép không gỉ định hình được tối ưu hóa để phân phối tải trọng đồng đều
Đĩa cứng hoàn toàn bằng thép không gỉ AISI 301
Phần cứng mạ đặc biệt
Các lỗ mặt bích được khoan và doa chính xác
Các bộ phận bằng thép tổng thể được phủ oxy đen, được bôi dầu để bảo vệ
Mô-men xoắn cao và khả năng điều chỉnh sai lệch liên tục cao
Bảo trì miễn phí
Lực phản ứng rất thấp và có thể dự đoán được trên thiết bị liên quan
Không bị vênh đĩa, không có sự ăn mòn giữa các đĩa
Phạm vi nhiệt độ -40 ° C đến 270 ° C
Không gặp vấn đề trong môi trường bẩn và ăn mòn do sử dụng đĩa thép không gỉ và bu lông được bảo vệ
